ضوضاء عالية أثناء العروض المسرحية؟ كيفية حل مشكلات الحلقة الأرضية باستخدام كابلات TRS عالية الجودة
مقدمة
أثناء العروض المسرحية، غالبًا ما يكون صوت “الطنين” المستمر المنبعث فجأة من نظام الصوت مزعجًا للغاية. تحدث هذه الضوضاء المزعجة ذات التردد المنخفض عادةً عند 50 هرتز أو 60 هرتز (حسب تردد شبكة الطاقة المحلية) وتتضمن مكوناتها التوافقية. وغالبًا ما لا يكون السبب وراء هذه المشكلة عيبًا في جودة المعدات نفسها، بل ظاهرة كهربائية غالبًا ما يتم تجاهلها - الحلقات الأرضية. ستستخدم هذه المقالة بيانات القياس الفعلية والمعايير الفنية لتحليل أسباب ضوضاء المرحلة بدقة واقتراح الحلول.
الفصل 1: كيف تتسبب كابلات TRS في ضوضاء المسرح الصاخبة؟
مجموعات الكابلات TRS هي نوع من أنواع كابل التردد اللاسلكي التجميع。 السبب المادي للحلقات الأرضية في تجميعات كبلات TRS واضح تمامًا: عندما يتم توصيل جهازين أو أكثر بالأرض عبر مسارات مختلفة, الفروق المحتملة بينهما توليد تيار في الحلقة الأرضية. يتم تضخيم الصوت منخفض التردد الناتج عن تدفق هذا التيار في نهاية المطاف بواسطة نظام الصوت إلى ضوضاء مسموعة.
تظهر بيانات الاختبار الميداني أنه يمكن أن يحدث تداخل كبير في الحلقة الأرضية عندما يتجاوز فرق الجهد الأرضي بين الأجهزة 0.1 فولت. في بيئات المرحلة النموذجية أو الظروف الأكثر جفافاً، يمكن أن يكون فرق الجهد هذا أعلى من 3-5 مرات، أو حتى أكبر.
تشير البيانات البحثية إلى أن الكابلات الصوتية من مختلف العلامات التجارية والتصاميم يمكن أن تظهر اختلافات في المعلمات الكهربائية تصل إلى رتبتين من حيث الحجم: تتراوح السعة من 38.72 pF/م إلى 1252.53 pF/م والحث من 0.27 ميكرو هرتش/م إلى 27.40 ميكرو هرتش/م والمقاومة من 5.54 م/م إلى 43.41 م/م. تحدد هذه الاختلافات الكبيرة في المعلمات بشكل مباشر قابلية الكابل لتداخل الحلقة الأرضية.
جهاز اختبار كابل TRS
الفصل 2: كيفية تخفيف ضوضاء المرحلة العالية باستخدام كابلات TRS؟
نظرًا لأن كابلات TRS تعمل كمسارات موصلة للحلقات الأرضية، يمكن تجنب مثل هذه المشكلات تمامًا من خلال الاختيار العلمي واستراتيجيات التوصيل. وفيما يلي ثلاث طرق فعالة تم التحقق منها بالاختبار العملي:
- نقل متوازن كامل الطول: يمكن أن تحقق كابلات TRS المتوازنة عالية الجودة نسبة رفض للوضع الشائع (CMRRR) تتراوح بين 72-76.4 ديسيبل، وهو ما يزيد عن 15 ديسيبل أفضل من الكابلات القياسية من فئة المستهلك. وهذا يعني أنه في أقل من 1 ملي فولت من التداخل الخارجي، يمكن للإرسال المتوازن كبح التداخل عند الخرج إلى أقل من 0.15-0.25 ملي فولت.
- استخدم عازل الحلقة الأرضية: قم بإدخال محول عزل صوتي في سلسلة إشارات TRS لنقل الإشارات عبر الحث الكهرومغناطيسي مع فصل الاتصال الكهربائي بين الطرفين تماماً. تُظهر بيانات الاختبار أن العوازل عالية الجودة يمكنها تحقيق 15-30 ديسيبل من كبت التداخل الصوتي. في بيئات التداخل عالية التردد مثل الواي فاي 400 ميجاهرتز، يمكن لكابلات TRS المزودة ببنية تدريع مزدوجة الطبقة التحكم في أرضية التشويش الناتج إلى +1.7 ميكروفولت في الثانية في حين أن الكابلات القياسية تنتج +8.3 ميكروفولت في الثانية - أي انخفاض 741 ميكروفولت في أرضية التشويش.
- مسار طاقة واحد:يعد توصيل جميع المعدات الصوتية بمأخذ الطاقة نفسه أو مكيف الطاقة أبسط طريقة للتخلص من فروق الجهد الأرضي. تظهر القياسات أنه عندما يتم توزيع الأجهزة عبر دوائر طاقة مختلفة، يمكن أن تصل فروق الجهد الأرضي إلى 0.5-2 فولت؛ ومع ذلك، فإن استخدام مصدر طاقة واحد يقلل هذه القيمة إلى أقل من 0.01 فولت.
الفصل 3: ما هي الآثار الضارة لضوضاء المرحلة العالية؟
فيما يلي خمسة آثار سلبية قابلة للقياس الكمي:
- تدهور معدل التردد الصوتي العالي:يمكن أن تزيد الحلقات الأرضية من ضوضاء خلفية النظام بمقدار 10-20 ديسيبل. بالنسبة لأنظمة الصوت الاحترافية، هذا يعني أن SNR ينخفض من 90 ديسيبل إلى 70-80 ديسيبل.
- فقدان القرار الفعال:يزيد التشويش من +1.7 μVrms إلى +8.3 μVrms. بالنسبة لأنظمة التسجيل عالية الدقة، فإن هذا يعادل فقدان 1.5 بت من الدقة الفعالة. وينتج عن ذلك فقدان دائم لتفاصيل الصوت.
- تشويه التردد:تولد ضوضاء الوضع المشترك الناتجة عن الحلقات الأرضية طفرات ضوضاء تتراوح بين 0.5 و1.2 ميكروفولت في نطاق التردد 18-20 كيلوهرتز، مما يؤدي إلى تدهور الصوت عالي التردد.
- عطل في المعدات الأخرى:في الحالات القصوى، يمكن أن يصل التداخل الناتج عن الحلقات الأرضية إلى 50-200 مللي فولت، وهو ما يكفي لتشغيل حماية الدائرة في بعض الأجهزة الإلكترونية أو التسبب في سوء تفسير إشارات التحكم.
- الإرهاق السمعي لدى المستمعين: يؤدي التعرض لفترات طويلة لمجال صوتي يحتوي على ضوضاء منخفضة التردد 50/60 هرتز إلى بقاء الأجهزة السمعية للمستمعين والموظفين في حالة توتر مستمر، مما يسرع من الإرهاق السمعي.
الفصل 4: ما نوع كابل TRS الذي يجب اختياره لتقليل ضوضاء المرحلة؟
فيما يلي ثلاثة خيارات اختيار محددة ومقاييسها الكمية:
- أعط الأولوية للكابلات ذات فعالية التدريع العالية: اختر كابلات TRS التي تتميز بهيكل تدريع مزدوج الطبقة من رقائق الألومنيوم + شبكة مضفرة عالية الكثافة، مع تغطية تدريع تبلغ 85-96% أو أعلى. تُظهر بيانات الاختبار أن الدرع بتغطية جديلة 96% يمكن أن يحقق مقاومة أرضية منخفضة تصل إلى <0.02 Ω/متر، مع ضوضاء خط أساس طرف الخرج تبلغ +1.7 ميكروفولت فقط في بيئة تداخل 400 ميجاهرتز، في حين أن المنتج المنافس بتغطية 85% يقيس +8.3 ميكروفولت. يجب أن يكون الموصل من النحاس الخالي من الأكسجين (OFC) 99.99%، مع سمك طلاء فضي موصى به يبلغ 1.2 ميكرومتر أو أكثر، مما يقلل من فقدان المقاومة في نطاق التردد 20 كيلوهرتز بمقدار 18%.

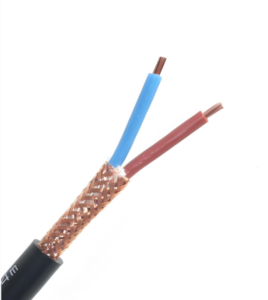

كابل TRS محمي عالي الأداء ومحمي TRS
- استخدم موصلات مطلية بالذهب/الفضة: جودة التلامس لـ الموصلات تؤثر بشكل مباشر على نقاء الإشارة. يمكن أن تصل مقاومة التلامس للموصلات المطلية بالذهب عيار 24 قيراطًا إلى 0.8 متر مكعب (عند إدخالها حديثًا)، وترتفع إلى 1.2 متر مكعب فقط بعد 500 دورة إدخال/إزالة - أقل بكثير من عتبة 3.5 متر مكعب للمنتجات القياسية المطلية بالنيكل. يجب أن تصل قوة تشبيك الزنبرك إلى 1.8 نيوتن ± 0.2 نيوتن لضمان التلامس المستقر ميكانيكياً مع موصل TRS. عند ملاحظتها على راسم الذبذبات، تُظهر الكابلات القياسية ارتفاعات في الجهد تتراوح بين 20-50 مللي فولت أثناء الإدخال والإزالة، بينما تظل الكابلات عالية الجودة في حدود ± 2 مللي فولت باستمرار.
موصلات مطلية بالذهب لكابل TRS
- اختر هيكل زوج ملتوي دقيق:بالنسبة للتطبيقات التي تتطلب الإرسال لمسافات طويلة (> 5 أمتار)، اختر كابلات TRS ذات هيكل ثنائي النواة مستقل ثنائي الزوج الملتوي، مع التحكم في درجة الالتواء عند 8.7 ± 0.3 مم، بما يتوافق مع معيار الإرسال المتوازن IEC 60958-3. يُظهر هذا الهيكل تقلبات استجابة تردد أقل من ± 0.3 ديسيبل ضمن نطاق التردد 20 هرتز - 20 كيلو هرتز، وهو ما يفوق بكثير ± 1.2 ديسيبل للكابلات القياسية ثنائية الموصل. في سيناريوهات التحويل من متوازن إلى غير متوازن، تكون نسبة الإشارة إلى الضوضاء في هيكل رباعي الموصلات الملتوية أفضل بمقدار 12 ديسيبل من الكابلات التقليدية ثنائية الموصل.

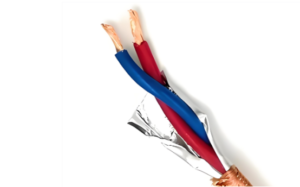

هيكل الزوج الملتوي من كابلات TRS
الفصل 5: الخاتمة
باعتبارها وسيط التوصيل الأساسي في الأنظمة الصوتية الاحترافية، تحدد المعلمات الكهربائية لكابلات TRS (السعة والحث والمقاومة وفعالية التدريع) بشكل مباشر قابلية النظام للتداخل الحلقي الأرضي. من خلال الالتزام بالنقل المتوازن بالكامل (CMRRR ≥ 72 ديسيبل)، واستخدام العوازل بشكل مناسب (15-30 ديسيبل من كبت التداخل)، وتوفير كابلات عالية الجودة (تغطية التدريع ≥ 96%، ومقاومة التلامس <1 مΩ), جينهاي إنشاء نظام صوتي مستقر وثابت الاستجابة وموثوق به على المدى الطويل لمسرحك.
