أسلاك توصيل المعدات الزراعية: الحلقة الأساسية في الأنظمة الكهربائية الزراعية الحديثة

الفصل 1: ما هي أسلاك توصيل المعدات الزراعية؟

نظرة عامة على المنتج

الزراعة تشير أحزمة أسلاك المعدات إلى التجميعات التي تدمج مكونات مثل الأسلاك، والموصلات، والأطراف، والأكمام الواقية، وصناديق الصمامات وفقًا لمخططات دوائر محددة، تُستخدم لنقل الطاقة الكهربائية وإشارات التحكم داخل الماكينات الزراعية. مقارنةً بالأنظمة القياسية توصيلات أسلاك السيارات, تواجه أحزمة أسلاك المعدات الزراعية تحديات بيئية أكثر قسوة: فالتشغيل في الهواء الطلق يعرضها للأمطار والأوساخ والمبيدات الحشرية والأسمدة؛ وتتحمل اهتزازات مستمرة وشديدة أثناء التشغيل؛ وتتراوح درجات الحرارة من -30 درجة مئوية إلى أكثر من 85 درجة مئوية.

القيمة الأساسية المقترحة

تكمن القيمة الأساسية لمجموعات أسلاك المعدات الزراعية في ضمان التشغيل المستمر والموثوق للأنظمة الكهربائية للآلات الزراعية في البيئات القاسية. يمكن لحزمة الأسلاك المصممة جيدًا: منع انقطاع الإشارة الناجم عن الرطوبة والتآكل؛ ومقاومة التقادم بالأشعة فوق البنفسجية والتآكل الكيميائي؛ والحفاظ على قفل الموصل في البيئات الاهتزازية؛ وتبسيط عمليات استكشاف الأعطال وإصلاحها والصيانة.

لمحة سريعة عن الميزات الأساسية

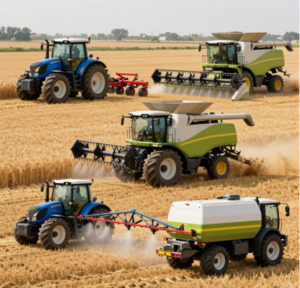

الفصل 2: ما هي المعدات الزراعية التي تُستخدم فيها الأسلاك الكهربائية؟

أحزمة الأسلاك الزراعية على نطاق واسع في أنواع مختلفة من الآلات والأدوات الكهربائية. فيما يلي ستة تطبيقات نموذجية:

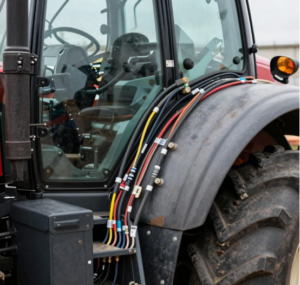

1- الجرارات:وباعتبارها مصدر الطاقة الأساسي في المزارع، فإن وصلات الأسلاك الخاصة بالجرارات تربط الدوائر الخاصة بوحدة التحكم في المحرك (ECU)، وحساسات ناقل الحركة، ومجموعات الصمامات الهيدروليكية، ولوحات العدادات، ومصابيح العمل الأمامية والخلفية، وأجهزة التحكم في مقلاع الطاقة (PTO)، والتي عادةً ما تشتمل على 80-150 نقطة توصيل.

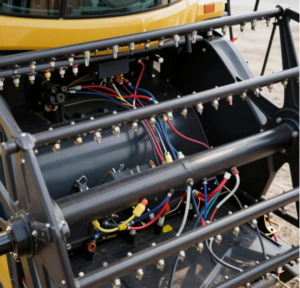

2- حصادات الحصادات: يجب أن تتصل أحزمة حصادات الحصادات بأكثر من 30 جهاز استشعار (رطوبة الحبوب، ومراقبة الفاقد، وملاحظات عدد الدورات في الدقيقة)، ومشغلات الضبط الكهربائية، وشاشات العرض داخل الكابينة، وأنظمة الإنذار، حيث يتجاوز إجمالي أطوال الأحزمة 50 مترًا.

3- البخاخات:يجب أن تتمتع أحزمة الأسلاك الخاصة بماكينات الرش ذاتية الدفع أو المقطورة بمقاومة عالية للغاية للتآكل الكيميائي، حيث أن محاليل المبيدات والأسمدة قد تتلامس مباشرة مع الأحزمة. يجب أن تفي الموصلات بمعيار الحماية IP67 لمنع دخول المحلول الكيميائي والدوائر القصيرة الناتجة عن ذلك.

4- المكابس الدائرية: يتحكم حزام الأسلاك الخاص بمكابس البالات في وظائف مثل ضبط الكثافة، وآليات التغليف الشبكي، ولوحات تفريغ البالات، مع مراقبة مفاتيح القرب المتعددة ومستشعرات الضغط. نظرًا لأن الحزام غالبًا ما يتعرض للغبار ومخلفات العشب، فإنه يتطلب تصميمًا مقاومًا للتآكل وخاليًا من التشابك.

5- البذور: تم تجهيز آلات البذر الدقيقة الهوائية الحديثة بأنظمة مراقبة عدادات البذور، حيث تحتوي كل وحدة بذر على مستشعرات للكشف عن مرور البذور. يجب توجيه مجموعة الأسلاك على طول إطار آلة البذر، بإجمالي 24-48 نقطة توصيل، ويجب أن تتحمل التآكل من تربة الحقل والأسمدة.

6- خلاطات التغذية: خلاطات الأعلاف ذاتية الدفع أو المقطورة المستخدمة للتغذية في المزارع. تتحكم أسلاكها في أنظمة الوزن، وفتحات أبواب التفريغ، وسرعات الخلط، وغير ذلك. يجب أن تكون الأسلاك مرنة ومقاومة للانحناء لتحمل الضغوط الديناميكية أثناء دوران المركبة.

الفصل 3: كيف تختار وصلة الأسلاك المناسبة للمعدات الزراعية؟

معايير الاختيار الرئيسية

• مقياس السلك (AWG/مم²): حدد مقياس السلك المناسب بناءً على تيار الحمل لكل مكون كهربائي.
• مادة العزل: واعتمادًا على بيئة التشغيل، تشمل الخيارات بولي كلوريد الفينيل أو البولي إيثيلين المتصالب (XLPE) أو مطاط السيليكون أو البولي إيثيلين المشبع بالفلورايد أو البولي إيثيلين المشبع بالفلورايد.
• نوع الموصل:في المقام الأول سلسلة Deutsch DT/DTP، وسلسلة AMP Superseal، وسلسلة TE Connectivity HDSCS؛ كما يتوفر التخصيص بناءً على متطلبات العميل.
• تصنيف الحماية:تشمل الخيارات IP65 وIP65 وIP67 وIP69K.

خيارات التخصيص

تدعم أحزمة أسلاك المعدات الزراعية خيارات تخصيص متنوعة:

• صناديق الصمامات ووحدات الترحيل المثبتة مسبقاً;
• تحديد الدائرة باستخدام أسلاك ملونة أو ملصقات أنابيب الانكماش الحراري;
• حماية مصبوبة بالحقن أو أكمام الانكماش الحراري عند نقاط التفرع;
• واجهات تشخيصية مدمجة (مثل ناقل CAN) للاتصال ب ISO 11783شبكة (ISOBUS).

الفصل 4: ما هي مخاطر أسلاك المعدات الزراعية المختارة بشكل غير صحيح؟

يمكن أن يؤدي الاختيار غير الصحيح لمجموعات أسلاك المعدات الزراعية إلى مخاطر متعددة:

1- أعطال متقطعة في المعدات: إن استخدام موصلات ذات معدلات حماية منخفضة يسمح للرطوبة بالدخول إلى الموصلات، مما يتسبب في أكسدة الطرفية ويؤدي إلى أعطال متقطعة في المعدات.

2-الحريق:يمكن أن يؤدي الاستخدام غير الصحيح لمواد العزل إلى تسريع التقادم؛ فبمجرد أن يتشقق العازل ويتلامس مع الهيكل، يمكن أن يؤدي ذلك إلى حدوث قوس ماس كهربائي ويتسبب في نشوب حريق.

3- تعطل المعدات: قد تتسبب الموصلات المزودة بآلية ذات مزلاج واحد في انفصال القابس والمقبس أو انفصال الأطراف بعد الاهتزاز لفترة طويلة، مما يؤدي إلى تعطل الجهاز.

4- تداخل الإشارات: يمكن أن يؤدي التصميم غير السليم للتأريض (مثل الأجهزة المتعددة التي تشترك في سلك تأريض واحد أو مواقع التأريض غير الصحيحة) إلى إنشاء حلقات تأريض، مما يؤدي إلى حدوث ضوضاء 50 هرتز/60 هرتز أو تداخل عالي التردد. يتسبب ذلك في انحراف إشارة المستشعر وأعطال وحدة التحكم. في المعدات الزراعية الحديثة المزودة بنظام ISOBUS، يمكن أن يؤدي ذلك إلى تعطيل نظام التحكم بأكمله.

الفصل 5: الملخص

يمكن أن يؤدي الاختيار غير الصحيح للأدوات إلى عواقب وخيمة تتراوح من الأعطال المتقطعة إلى حوادث الحريق، مما يؤدي إلى تعطل مكلف ونفقات إصلاح مكلفة. جينهاي توصي الشركات المصنعة للمعدات الزراعية وأصحاب المزارع باستشارة موردي الأحزمة المحترفين بدقة عند شراء الأحزمة، وتقديم معلمات بيئية مفصلة وبيانات الحمل الكهربائي، والحصول على حلول اختيار مصممة خصيصًا، وطلب عينات للتحقق من التركيب على دفعات صغيرة. يمكن فقط لأحزمة الأسلاك التي تم اختبارها في ظل ظروف التشغيل الفعلية أن تضمن تشغيل معداتك الزراعية بثبات وموثوقية خلال كل موسم زراعة وحماية المحاصيل والحصاد.
