تجميعات الكابلات المرنة المسطحة المخصصة (FFC)
تستخدم شركة JinHai، بصفتها المورد المحلي الأول لتجميعات FFC المخصصة، مواد ممتازة لتصنيع مكونات متوافقة وموثوقة وعالية الجودة.
لدينا العملاء
الكبل المرن المسطح (FFC) هو كبل يُستخدم لتوصيل مكونات الأجهزة، ويوفر مزايا مثل التصميم الرفيع للغاية وقوة الإدخال الصفرية (ZIF). يتم تركيبه عادةً في المساحات الضيقة للأجهزة الحديثة مثل الأجهزة اللوحية وأجهزة الكمبيوتر المحمولة والهواتف الذكية والطابعات وشاشات LCD وغيرها. يمكن أن تكون FFC متداخلة وموجهة لتشكيل وصلات الأسلاك.
تجميعات FFC إنتاجنا
تشمل موصلاتنا المفضلة للتخصيص موصلات سلسلة DF9 القياسية المقولبة أو المدمجة أو موصلات سلسلة DF9 القياسية أو موصلات الشريط السلكي للحام المباشر أو موصلات متوافقة مع ZIF. لمتطلبات الموصلات الأخرى، يُرجى الاتصال بنا.

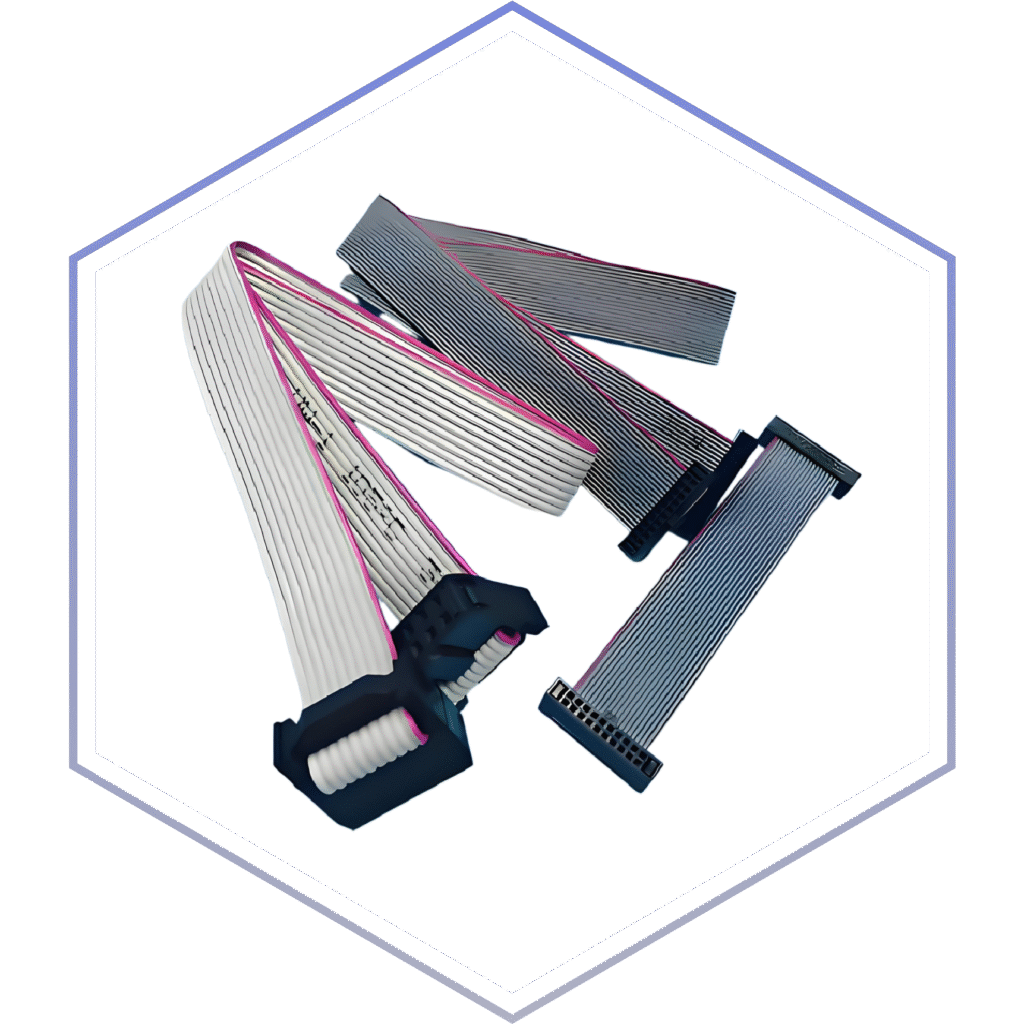

مجموعة FFC مع موصل IDC
تتيح موصلات إزاحة العزل (IDC) إمكانية الإدخال والإنهاء الآمن والسريع.
مجموعة FFC مع موصلات مستقلة
يسمح الموصل المستقل بتوصيل الأسلاك الفردية بشكل منفصل، مما يجعله حلاً متعدد الاستخدامات للسيارات والآلات الزراعية والإلكترونيات الاستهلاكية.
مجموعة قوة الإدخال الصفرية (ZIF) FFC
يجعل تصميم الدبوس عالي الكثافة والمظهر الجانبي الرفيع للغاية والمسطح مجموعة FFC هذه مثالية للتخطيطات ذات المساحة المحدودة.

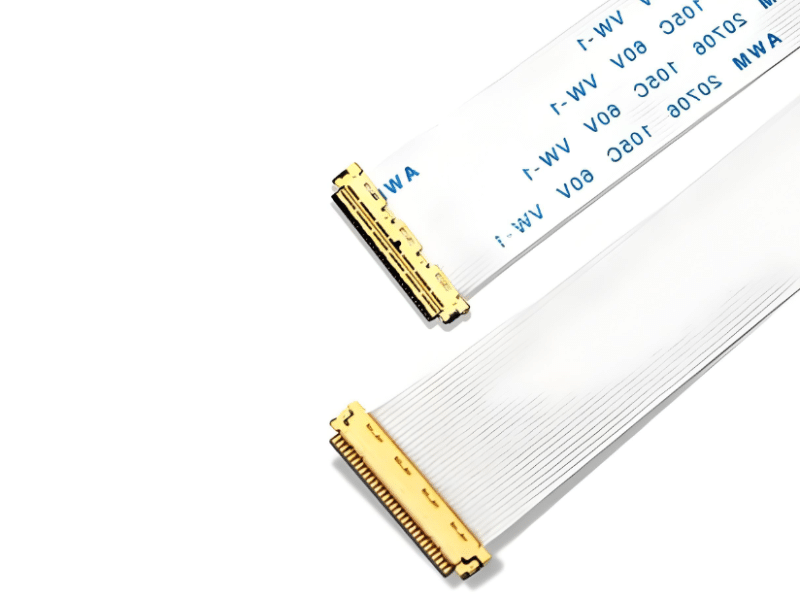

مكونات FFC من فئة العرض
يتم توصيل مجموعات FFC هذه من لوحة التشغيل (لوحة T-Con) إلى جانب زجاج اللوحة. وهي تتطابق تمامًا مع موصلات ZIF، مما يوفر قدرات نقل إشارة استثنائية وأداء أسلاك مسطح.
مجموعة FFC المغلفة
يتميّز هذا المكوّن بمقاومة الاهتزاز، وتصنيف حماية عالٍ (IP67)، وتحمّل عالي للإجهاد الميكانيكي. هذه الخصائص تجعله الخيار المفضل للعديد من الصناعات، بما في ذلك السيارات والطب والأتمتة الصناعية.
مجموعة FFC مع الموصل و TPA
يمنع القفل الثانوي (TPA) الموجود على الموصل بشكل فعال مجموعة FFC من الانفصال عن الموصل في البيئات الاهتزازية.
المنتج الميزات
تتوافق مكونات FFC لدينا مع المعايير الدولية التالية:
الامتثال لمعايير REACH و RoHS
مواد معتمدة من UL متوافقة مع معايير USCAR-2 و MIL-PRF
كما أنها تمتلك الخصائص التالية:
مقاومة للاهتزازات عالية الترددات تصنيف حماية عالي سهولة التركيب مقاوم لتداخل IEC
قابل للتخصيص بحرية الوحدة النمطية
| الطول | أطوال قياسية (3 و6 و9 و9 و12 بوصة)؛ أطوال مخصصة متوفرة عند الطلب | |
|---|---|---|
| قائد الفرقة الموسيقية | أضعاف | طي بنمط الأكورديون: يتم تمديده وسحبه بحرية حسب الاستخدام، وهو مناسب بشكل خاص للأجهزة ذات المكونات القابلة للتعديل. طي حلزوني: يشبه شكل الزنبرك، يتراجع تلقائياً بعد التمدد. الطي على شكل Z: تصميم يوفر مساحة المحور Z عن طريق طي كابل FFC بنمط متعرج. طي الزاوية المخصصة: مشابه للطي على شكل Z ولكنه يسمح بالثني متعدد الزوايا، ويتكيف بشكل أفضل مع التخطيطات المكانية. تشكيل ثلاثي الأبعاد: يتم تشكيل مجموعة FFC من خلال عمليات التسخين والتبريد، مما يتطلب تحكمًا دقيقًا في درجة الحرارة لكل طية. |
| الأسفلت | 0.5 مم، 6-80 سلكًا، لتوصيلات أكثر كثافة; 1.0 مم، 4-50 سلكًا، للتوصيلات التي تتطلب قوة ميكانيكية أعلى. | |
| الطلاء الكهربائي | موصل نحاسي مسطح معلب أو مطلي بالذهب | |
| العزل | يتم تصنيع الكابلات باستخدام مادة PET المعتمدة من UL 20624 المعتمدة من UL 20624. يمكننا أيضًا توفير كابلات مقاومة لدرجات الحرارة العالية. | |
| التدريع/التأريض | مصفح بالألومنيوم راتنجات الإيبوكسي الفضية، توفر حماية إضافية من التداخل الكهرومغناطيسي؛ تستخدم في المقام الأول لأسلاك التأريض في المشاريع. | |
| تخفيف التوتر | التكامل - التشكيل الزائد | |
| الموصل | النوع | تكوين كابل إلى كابل; توصيل الكابل إلى اللوحة |
| مخطط تعريف دبوس التعريف | واحد لواحد; عكسي | |
| الاتجاه | موصل إخراج أحادي الاتجاه، أو إخراج ثنائي الاتجاه أو إدخال ثنائي الاتجاه | |
التطبيق الحقل تجميعات FFC
تُستخدم كابلات FFC التي ننتجها في مجموعة واسعة من الصناعات.
السيارات
تُستخدم تجميعات FFC لتوصيل أنظمة الإضاءة في السيارات، وأنظمة توليد الحركة، وأنظمة عرض مجموعة العدادات، وأنظمة مساعدة السائق المتقدمة، وكل منها يتطلب تجميعات FFC ذات قدرات وأبعاد مختلفة لحمل التيار.
قطاع الرعاية الصحية
بالنسبة لأجهزة التنظير الداخلي (المناظير والأدوات الجراحية التي تستخدم لمرة واحدة)، والأجهزة الطبية القابلة للارتداء أو المحمولة (أجهزة مراقبة هولتر، والهياكل الخارجية الروبوتية لإعادة التأهيل)، ومعدات المراقبة والتشخيص (أجهزة تخطيط كهربية القلب، وأجهزة تخطيط كهربية الدماغ، وأجهزة قياس ضغط الدم الإلكترونية، وما إلى ذلك).
سلسلة الروبوتات
تُعد مجموعات FFC مناسبة بشكل مثالي لتوصيل المحركات والمستشعرات في أنظمة التحكم الروبوتية والأذرع/الأرجل الروبوتية (العسكرية، والطائرات بدون طيار، والكلاب الآلية). في هذه التطبيقات ذات الحركة المكثفة والمحدودة المساحة، فإنها توفر مقاومة لإجهاد الانحناء، وبنية خفيفة الوزن، وأداء ممتاز في الحماية الكهرومغناطيسية.
لماذا تختار جينهاي ？
نحن ملتزمون بتقديم حلول اتصال مخصصة بالكامل مع ضمان ضمان الجودة الشاملة.
حلول متعددة مخصصة حسب الطلب
نقدم مجموعة متنوعة من الحلول المخصصة لضمان تلبية جميع التصميمات ومواصفات الأداء لمكونات FFC لمتطلباتك الخاصة.
قدرات تصنيع استثنائية
تستخدم JinHai تقنيات تصنيع متقدمة لتسليم الطلبات بسرعة ودقة. ويتمتع خبراؤنا الفنيون بالبراعة في مختلف مقاييس الكابلات والموصلات وطرق الإنهاء، وقادرون على تلبية أي متطلبات تقريبًا.
اختيار المواد
تستخدم JinHai خامات ممتازة وتقنيات تصنيع فائقة لصناعة كل مجموعة FFC. نحن نقدم أعلى مستويات الجودة مع ضمان جودة لا تقبل المساومة.
سنوات من الخبرة في هذا المجال
تمتلك شركة JinHai أكثر من 20 عامًا من الخبرة في تصنيع أحزمة الأسلاك، حيث خدمت العديد من العملاء في مختلف الصناعات بما في ذلك الإلكترونيات الاستهلاكية والمحطات الأساسية والتطبيقات الدفاعية. وقد أكسبتنا جودة منتجاتنا الاستثنائية ثقة عملائنا ونجاحهم على المدى الطويل.
ما الفرق بين FFC و FPC؟
وعادةً ما تستخدم FFC موصلات مستقيمة مع تكوينات مسامير من 1 إلى 1 أو 1 إلى n. وعلى النقيض من ذلك، توفر FPC مرونة أكبر، حيث تتميز بترتيبات مسامير متنوعة، وهياكل متعددة الطبقات، والقدرة على التوصيلات المتقاطعة للموصلات.
كم عدد المواصفات الموجودة في FFC؟
تأتي FFC بمواصفات مختلفة من حيث درجة الطرح، مثل 0.15 مم و0.2 مم و0.3 مم و0.5 مم و1.00 مم.
ما هو معدل الجهد الكهربائي لكابل FFC؟
الجهد المقنن: 50 فولت تيار متردد.
كيف يمكن تحديد درجة السنون المطلوبة لكابلات FFC؟
يمكنك تحديد التباعد بناءً على تطبيقات محددة. على سبيل المثال، 0.3 مم إلى 0.5 مم مناسبة للتصاميم المدمجة عالية الكثافة (مثل الكاميرات الرقمية والأجهزة اللوحية والأجهزة الطبية). التباعد ≥1.0 مم مناسب أكثر للمعدات الصناعية (مثل الطابعات والماسحات الضوئية والأجهزة المنزلية).
