الفصل 1: ما هي أنواع الأسلاك 6 AWG المستخدمة في صناعة الإنشاءات؟
المواصفات الفيزيائية الأساسية لهذا السلك هي: قطر 0.162 بوصة تقريبًا (4.115 ملم)، ومساحة مقطع عرضي تبلغ 13.3 ملم مربع تقريبًا، ومقاومة تبلغ 0.395 Ω/1000 قدم تقريبًا للموصلات النحاسية، ومقاومة تبلغ 0.628 Ω/1000 قدم تقريبًا لموصلات الألومنيوم. .

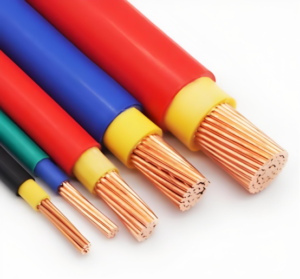

كابلات مختلفة 6 AWG
في صناعة البناء، يتم تصنيف الأسلاك 6 AWG بشكل أساسي إلى الأنواع التالية بناءً على مادة العزل:
1- THHN/THWN-2 (أسلاك النايلون المغلفة بالحرارة العالية المقاومة للحرارة العالية) هو النوع الأكثر شيوعًا المستخدم في تطبيقات الإنشاءات. يرمز THHN إلى غلاف النايلون المغلف بالحرارة العالية المقاومة للحرارة العالية، بينما يمكن استخدام THWN-2 في البيئات الرطبة والجافة على حد سواء، مع عدم تجاوز درجة حرارة الموصل 90 درجة مئوية، وهو مناسب للتطبيقات حتى 600 فولت.

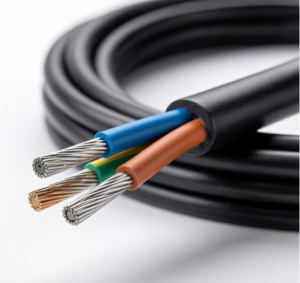

السلك الأكثر شيوعاً 6 AWG المستخدم في الإنشاءات
2.XHHHW-2 يستخدم عازل بولي إيثيلين متصالب (XLPE) ويوفر مقاومة ممتازة للحرارة ومقاومة ممتازة للمواد الكيميائية.
3-إن NM-B (سلك مغلف غير معدني، معروف باسم Romex) يستخدم في المقام الأول في الأسلاك السكنية كدوائر فرعية للمنافذ والمفاتيح والأحمال الأخرى. وهو مناسب للبيئات الجافة، والقدرة الإجمالية لحمل التيار للكابل محدودة بدرجة حرارة 60 درجة مئوية.
4-يمكن استخدام USE-2/RHHH/RHW-2 لمداخل الخدمة تحت الأرض، بما في ذلك الدفن المباشر، مع درجة حرارة موصل لا تتجاوز 90 درجة مئوية.
5.SER (كابل دخول الخدمة) يستخدم عادةً في المباني السكنية متعددة العائلات وهو مناسب للتطبيقات التي لا تتجاوز فيها درجة حرارة الكابل الكلية 75 درجة مئوية.

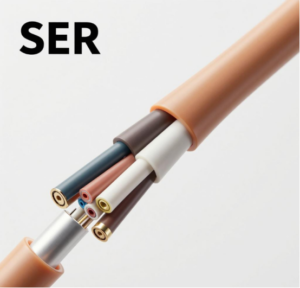

SER، الكابل الأكثر استخدامًا 6 AWG الأكثر استخدامًا
الفصل 2: ما هي وظائف أسلاك 6 AWG في صناعة الإنشاءات؟
يخدم سلك 6 AWG 6 AWG العديد من الوظائف الهامة في صناعة الإنشاءات، حيث تمتد تطبيقاته من الأحمال المتوسطة إلى المعدات الثقيلة:
مداخل الخادم: يتم تركيبها في المباني السكنية أو التجارية الصغيرة لتلبية متطلبات الطاقة من 50 إلى 60 أمبير، وهي بمثابة التكوين المبتدئ للإمداد الكهربائي للمبنى.
اللوحات الفرعية: لوحات توزيع الطاقة الثانوية في الوحدات السكنية و التطبيقات الصناعية, مما يتيح إدارة الطاقة في مناطق محددة وتوزيعها بكفاءة.
معدات التدفئة والتهوية وتكييف الهواء: تُستخدم عادةً لتشغيل وحدات تكييف الهواء الكبيرة أو أنظمة التدفئة والتبريد والتهوية المركزية بالكامل.

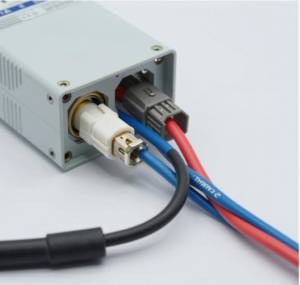

6 AWG خاص بالتدفئة والتهوية وتكييف الهواء الخاصة بـ
المعدات الصناعية: يُستخدم في مختلف المحركات وخطوط التغذية وضواغط الهواء لتعزيز القدرة التشغيلية لأنظمة المضخات والآلات التجارية الأخرى.
الفصل 3: كيف تختار السلك المناسب 6 AWG؟
يتطلب اختيار السلك المناسب تقييماً شاملاً بناءً على العوامل التالية:
المطابقة (الأمبيرية) مع تصنيف درجة الحرارة: تختلف سعة السلك النحاسي 6 AWG حسب تصنيف درجة حرارة العزل؛ يجب أن تتماشى القيمة النهائية مع أدنى تصنيف لدرجة الحرارة بين السلك والأطراف.
اختيار المواد الموصلة: توفر الأسلاك النحاسية توصيلًا كهربائيًا أعلى (مقاومة أقل، أعلى من الألومنيوم بحوالي 61%) ومتانة أكبر، مما يجعلها مناسبة للمعدات ذات الأحمال العالية والأسلاك قصيرة المسافة.
الظروف البيئية وظروف التركيب: قم بتقييم عوامل مثل درجة الحرارة والرطوبة وما إذا كان السلك سيتم تجميعه مع كابلات متعددة في موقع التركيب، حيث يمكن أن تؤثر هذه العوامل على القدرة الفعلية. إذا لزم الأمر، قم بتخفيض السلك وفقًا للوائح NEC.
حساب انخفاض الجهد: بالنسبة للأسلاك ذات المسافات الطويلة، يجب حساب انخفاض الجهد.
شهادة الامتثال: تأكد من أن السلك المختار يتوافق مع معايير NEC وقوانين البناء المحلية، وأن التركيب يتم بواسطة كهربائي مؤهل.
الفصل 4: ما هي عواقب اختيار السلك الخاطئ 6 AWG؟
يمكن أن يؤدي استخدام السلك الخاطئ إلى عواقب سلبية خطيرة في مجالات متعددة:
- مخاطر الحريق: إن استخدام أسلاك ذات قدرة حمل غير كافية للتيار يسمح للتيار بتجاوز حد الحمل الآمن للموصل، مما يؤدي إلى تسارع تقادم العزل وانصهاره وحتى اشتعال المواد القابلة للاحتراق المحيطة به.
- أعطال المعدات بسبب انخفاض الجهد الزائد: عندما يتجاوز طول السلك المسافة الموصى بها دون زيادة مقياس السلك، يمكن أن يتجاوز انخفاض الجهد الحد الأعلى (عادةً ما يكون 3% إلى 5%)، مما يتسبب في مشاكل مثل المصابيح الخافتة وانخفاض عمر الجهاز.
- فشل اتصال المحطة الطرفية: تتطلب أسلاك الألومنيوم استخدام مواد مضادة للأكسدة وأطراف توصيل متخصصة. يمكن أن تؤدي طرق التوصيل أو أطراف التوصيل غير الصحيحة إلى حدوث أكسدة في نقاط التوصيل، وارتفاع درجة الحرارة الموضعية، وفي النهاية احتراق الطرف أو حتى نشوب حريق.

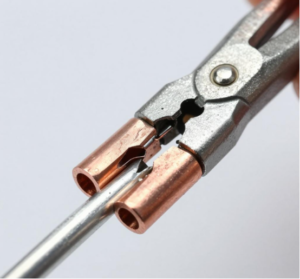

طرق التوصيل غير الصحيحة لأسلاك الألومنيوم 6 AWG
الفصل 5: الخاتمة
وباعتباره موصلًا متوسط الأهمية في الأنظمة الكهربائية للمباني، فإن الاختيار المناسب لسلك 6 AWG يؤثر بشكل مباشر على سلامة النظام وموثوقيته وفعاليته من حيث التكلفة. الاستفادة من خبرتها, جينهاي يمكن أن توفر أنسب اختيار الأسلاك لمشروعك، مما يساعد على ضمان نجاحه السريع.
