وبمجرد نشر الكابلات العادية من الدرجة التجارية في الأذرع الروبوتية أو ماكينات التحكم الرقمي باستخدام الحاسوب أو سلاسل السحب الثقيلة، فإنها تكون عرضة بشكل كبير لتشقق العزل أو انكسار الأسلاك الداخلية بسبب الاحتكاك الفيزيائي اليومي والتآكل الكيميائي.
كشركة مصنعة متخصصة ذات خبرة عميقة في التوصيل الدقيق, جينهاي من خلال التعاون مع العديد من فرق البحث والتطوير في مجال معدات الأتمتة أن الموثوقية الحقيقية على المستوى الصناعي لا تأتي من اختيار كابل قياسي من كتالوج المنتجات بشكل عشوائي، بل من “تسخير الأسلاك الأوتوماتيكية الصناعية المرنة للغاية حسب الطلب” مصممة خصيصًا لظروف تشغيل قاسية محددة.
ستقدم هذه المقالة تحليلاً متعمقًا من وجهات نظر متعددة - بما في ذلك الإرهاق الميكانيكي، وعلوم المواد، والتوافق الكهرومغناطيسي، والنماذج الهندسية - لشرح كيف يمكن لأحزمة الكابلات المصممة علميًا أن تبني “نظامًا عصبيًا” غير قابل للتدمير لمعدات الأتمتة الصناعية الخاصة بك.
القاتل الخفي في البيئات الصناعية: لماذا يستمر تعطل أسلاك الكابلات القياسية الخاصة بك؟
لتصميم حزام كابل صناعي مثالي، فإن الخطوة الأولى هي مواجهة البيئة المادية القاسية التي يعمل فيها. على عكس الأسلاك الثابتة، فإن أحزمة الأسلاك في المعدات الآلية لها “حياة” خاصة بها؛ فهي تتحرك باستمرار مع كل عملية تشغيل للماكينة.
تفرض هذه البيئة الديناميكية ثلاثة تحديات رئيسية على حزم أسلاك الأتمتة الصناعية عالية المرونة:
الأول هو الإجهاد الميكانيكي المستمر.
- في الحركات متعددة المحاور للروبوتات الصناعية أو سلاسل السحب لمسافات طويلة لماكينات الطحن الجسرية، يجب أن تتحمل أحزمة الأسلاك ملايين - أو حتى عشرات الملايين - من الانحناءات على شكل حرف U والالتواءات عالية الكثافة.
- ستشهد كابلات PVC (كلوريد البوليفينيل المتعدد الفينيل) القياسية انكسار أسلاكها النحاسية الداخلية تدريجيًا بسبب إجهاد المعدن بعد عشرات الآلاف من الانحناءات، مما يؤدي إلى مشاكل في التلامس المتقطع.
- من الصعب للغاية تشخيص هذه “الأعطال اللينة” وغالباً ما تسبب صداعاً كبيراً لموظفي الصيانة.
الثاني هو التآكل الكيميائي والبيئي المعقد.
- الورش الصناعية ليست بالتأكيد غرفًا نظيفة.
- يمكن أن يتسبب تناثر سوائل القطع، ومواد التشحيم الصناعية المنتشرة، والحطام المعدني عالي الحرارة، والمذيبات المسببة للتآكل المستخدمة في تنظيف المعدات في حدوث تلف شديد في الغلاف الخارجي للكابل.
- بمجرد أن تمتص الأغلفة العادية الزيت والشحوم، فإنها تتضخم، فتفقد خصائصها العازلة وتخلق خطرًا محتملاً لحدوث ماس كهربائي وحرائق.
وأخيراً، هناك قسوة بيئة التداخل الكهرومغناطيسي (EMI).
- تدمج المعدات المؤتمتة الحديثة عددًا كبيرًا من المحركات ذات التردد المتغير، والمحركات عالية الطاقة، وإمدادات الطاقة التحويلية عالية التردد، والتي تنبعث منها جميعًا ضوضاء كهرومغناطيسية شديدة أثناء التشغيل.
- إذا كانت أحزمة الكابلات التي تنقل إشارات التحكم الضعيفة (مثل إشارات أداة التشفير أو بيانات المستشعر التناظري) تفتقر إلى تصميم التدريع الاحترافي، فسيحدث تشويه للبيانات، مما يؤدي مباشرةً إلى اختلال محاذاة الذراع الآلية أو انخفاض دقة التصنيع الآلي.
التخصيص: فك شفرة المواد والهياكل الخاصة بتسخير أسلاك الأتمتة الصناعية عالية المرونة
ولمعالجة هذه التحديات، يبدأ فريق JinHai الهندسي من المستوى الأساسي - المواد والهيكل - عند تخصيص تجميعات الكابلات الصناعية، وتنفيذ نهج “التصميم من أجل التصنيع” (DFM) المنهجي.
- الارتقاء بمواد الغمد إلى المستوى التالي: المواجهة بين PUR و TPE عندما يتعلق الأمر بتحمل الزيت والتآكل ودرجات الحرارة القصوى، فإن اختيار المواد يحدد أقصى عمر افتراضي لمجموعة الكابلات. بالنسبة لتجميعات الكابلات المخصصة المخصصة للاستخدام في أنظمة سلاسل السحب أو المعرضة لسوائل القطع، فإننا عادةً ما نتجنب مادة PVC التقليدية لصالح مادة PUR (البولي يوريثين) أو TPE (المطاط الصناعي بالحرارة) عالية الأداء للغلاف الخارجي. لا يوفر PUR قوة تمزق استثنائية ومقاومة للتآكل فحسب، بل إنه محصن ضد الغالبية العظمى من الأحماض الصناعية والقلويات وزيوت المحركات. وحتى في البيئات ذات درجات الحرارة المنخفضة، فإنه يحتفظ بمرونة ممتازة، مما يضمن التشغيل السلس لأنظمة سلاسل السحب.
- هيكل الخيوط والموصلات المعاد تصميمه لتحمل الملايين من الانحناءات الديناميكية، يجب أن يكون الهيكل الداخلي للموصلات مصمماً خصيصاً. فنحن نستخدم أسلاكاً نحاسية عارية دقيقة للغاية خالية من الأكسجين أو أسلاكاً نحاسية معلّبة ذات كثافة عالية بدلاً من سلك نحاسي سميك واحد. بالإضافة إلى ذلك، في عملية توصيل الكابلات متعددة النواة، نقوم بدمج الألياف المقاومة للرصاص (مثل كيفلر) كحشو أساسي مقاوم للشد. عند تعرض حزام الكابل للسحب الشديد، يتركز الضغط على الألياف القوية، وبالتالي حماية الموصلات النحاسية الهشة تمامًا من التلف الناتج عن إجهاد الشد.

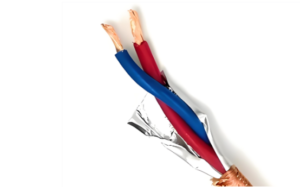

- بناء “درع” للدرع الكهرومغناطيسي” في تخصيص أحزمة الإشارات، تعتبر عملية التدريع ذات أهمية قصوى في عملية التدريع. بالنسبة للتداخل المختلط في البيئات الصناعية، لم تعد طبقة واحدة من رقائق الألومنيوم كافية. تستخدم JinHai حلاً مزدوجًا للحماية من “رقائق الألومنيوم + تجديل شبكة نحاسية معلبة عالية الكثافة”، مع تغطية تجديل يتم التحكم فيها بدقة عند أكثر من 85%. بالنسبة للتداخل عالي التردد للغاية، نقوم أيضًا بدمج هيكل الزوج الملتوي (Twisted Pair). ويسمح هذا التصميم لخطي الإشارة بإلغاء الضوضاء الكهرومغناطيسية المحيطة، مما يضمن وصول كل إطار من بيانات الإيثرنت الصناعية أو إشارة المستشعر إلى مركز التحكم بشكل نظيف وثابت.
وصلات أسلاك الأتمتة الصناعية المرنة للغاية والمخصصة للأتمتة الصناعية: القضاء على العيوب الخفية من خلال الحرفية والمعايير
حتى رسومات التصميم الأكثر تميزًا ليست أكثر من مجرد قلعة في الهواء بدون عمليات تصنيع صارمة لدعمها. تنطوي عملية تجميع أحزمة الأسلاك الصناعية على العديد من الخطوات، بما في ذلك تجريد الأسلاك والعقص واللحام والقولبة بالحقن. قد يصبح أي انحراف بسيط في العملية سببًا لتعطل خط الإنتاج في المستقبل.
ضمن نظام إنتاج JinHai، نلتزم التزامًا صارمًا بما يلي IPC/WHMA-A-620, وهو معيار التصنيع المعترف به عالميًا للكابلات وأسلاك التوصيل. خذ عملية العقص الطرفي الحرجة كمثال على ذلك - فهذه ليست بأي حال من الأحوال مسألة بسيطة تتمثل في ضغط المعدن معًا باستخدام الكماشة. نحن نحدد بدقة ارتفاع وعرض العقص لمختلف مقاييس الأسلاك وأنواع الأطراف الطرفية. ومن خلال التحليل المقطعي عالي الدقة للمقاطع العرضية، نضمن حدوث تأثير اللحام البارد داخل الطرف، مما يحقق قوة شد ميكانيكية مثالية ومقاومة تلامس منخفضة للغاية.
بالإضافة إلى ذلك، لتلبية المتطلبات المقاومة للماء والغبار في البيئات القاسية، نستخدم عملية قولبة احترافية في نهاية ذيل الموصل. بالمقارنة مع أنابيب الانكماش الحراري التقليدية، لا توفر عملية التشكيل الزائد ختمًا مطلقًا يصل إلى تصنيف IP67/IP68 فحسب، بل تخلق أيضًا هيكلًا ممتازًا لتخفيف الضغط، مما يزيل تمامًا كسر الكابل في قاعدة الموصل الناجم عن الحركة المتكررة.
للحفاظ على معدل العيب عند الصفر، لا نقدم أي تنازلات في عملية الفحص. لقد تخلت JinHai عن نموذج الفحص الموضعي الشائع في الصناعة وتصر على إجراء اختبار كهربائي شامل 100% على كل مجموعة كبلات مخصصة قبل الشحن. ويشمل ذلك اختبار الاستمرارية على مستوى الميلي ثانية، واختبار مقاومة العزل، واختبار تحمل الجهد العالي (اختبار هيبوت) باستخدام أجهزة اختبار آلية، مما يضمن أن كل كابل يتم تسليمه للعميل يكون قابلاً للتوصيل والتشغيل وخاليًا من العيوب.
وصلات أسلاك الأتمتة الصناعية عالية المرونة: لماذا يعتبر انخفاض الحد الأدنى لكميات الطلبات (موك منخفض) أمرًا بالغ الأهمية للمهندسين؟
من خلال مناقشاتنا مع العديد من الشركات الناشئة في مجال المعدات الذكية وأقسام البحث والتطوير للمعدات واسعة النطاق، فإن الشكوى الأكثر شيوعًا التي نسمعها ليست الصعوبة التقنية، بل عقبات البحث والتطوير التي تسببها سلسلة التوريد.
عندما يكون مشروع أتمتة جديد غير قياسي في مرحلة اختبار النموذج الأولي، يحتاج المهندسون عادةً إلى 5 إلى 10 مجموعات كبلات مخصصة فقط للتحقق من المنطق الكهربائي ومسارات الأسلاك. ومع ذلك، في مواجهة مثل هذه المتطلبات الصغيرة الحجم، غالبًا ما تفرض الشركات المصنعة للكابلات التقليدية الكبيرة الحجم على الفور حدًا أدنى باهظًا من كميات الطلبات (MOQs) بالآلاف أو تقتبس مهل تسليم تمتد لعدة أشهر. وهذا يجبر المهندسين على صناعة أحزمة مؤقتة بشق الأنفس يدوياً في معاملهم باستخدام كماشة العقص. هذه الأحزمة المصنوعة يدوياً، التي تفتقر إلى مراقبة الجودة، معرضة بشكل كبير للتسبب في جميع أنواع الأعطال والتداخلات الغريبة أثناء الاختبار. وهذا لا يؤدي فقط إلى إهدار وقت البحث والتطوير الثمين فحسب، بل إنه يضر بشدة بدقة بيانات الاختبار.
تتفهم جينهاي بعمق هذه المشكلة الهندسية. نحن نؤمن إيمانًا راسخًا بأن كل ابتكار صناعي عظيم يبدأ بـ “دفعات صغيرة”. ولذلك، أنشأنا مسارًا سريعًا مخصصًا للنماذج الأولية السريعة لفرق البحث والتطوير، ملتزمين بتوفير دعم حقيقي للكمية الدنيا من الطلبات (Low MOQ). وسواء كنت بحاجة إلى نموذج أولي واحد أو إلى تشغيل تجريبي لدفعة صغيرة من 100 وحدة، فإن فريقنا الهندسي سيقدم لك المساعدة في سوق دبي المالي على أساس فردي. وبالاستفادة من خبرتنا الواسعة في سلسلة التوريد ومخزوننا الوافر من الموصلات الشائعة - مثل واجهات المستشعرات M8/M12 والموصلات شديدة التحمل المستخدمة كثيرًا في التطبيقات الصناعية - يمكننا تقديم عينات اختبارية تفي بمعايير الإنتاج الضخم إلى مختبرك في أقل من 3-5 أيام عمل.
هذا الدعم الهندسي السلس يزيل تمامًا اختناقات سلسلة التوريد في المراحل الأولى من البحث والتطوير، مما يساعد معدات الأتمتة الخاصة بك على التطور بأسرع وتيرة ممكنة واغتنام فرص السوق.
الخلاصة: عهد بحلول الاتصال الخاصة بك إلى شريك هندسي حقيقي
في عصر الصناعة 4.0، يتزايد تعقيد النظام بشكل كبير، ويمكن أن تصبح أي نقطة ضعف في اتصال واحد نقطة ضعف في مصنع ذكي بأكمله. إن أحزمة الأتمتة الصناعية عالية المرونة ليست مجرد قنوات مادية لنقل التيار والإشارات، بل هي الرابط الأساسي الذي يضمن تشغيل المعدات بشكل مستمر ومستقر وفعال.
في مواجهة تحديات الانحناء الشديدة، والبيئات الكيميائية القاسية، والتداخل الكهرومغناطيسي المعقد، لم يعد اختيار حل احترافي مخصص مكافأة - بل ضرورة. تلتزم JinHai Wiring Harness بأن تكون شريك التصنيع الذي يثق به المهندسون في جميع أنحاء العالم. نحن لا نقدم تجميعات كبلات استثنائية فحسب، بل نقدم أيضًا رؤى هندسية احترافية وقدرات تصنيع مثبتة.
لا تدع الأسلاك غير الموثوقة تصبح الحلقة الضعيفة في معداتك الحديثة. إذا كنت تبحث عن حلول أسلاك صناعية متينة ومتوافقة وسريعة الاستجابة لأجهزتك الذكية من الجيل التالي، فاتصل بفريق جينهاي اليوم. دعنا نوصلك إلى مستقبل آلي أكثر استقرارًا وفعالية من خلال خبرتنا الاحترافية في التخصيص.
