التحدي الأول: السلامة والإدارة الحرارية في ظل الطفرات الحالية

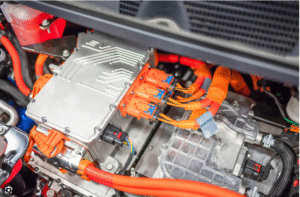

في الأنظمة ذات الجهد العالي، فإن سلامة أحزمة الأسلاك ذات الجهد العالي هي الأولوية القصوى دائماً. يجب أن يتم نقل طاقة هائلة بين بطارية الطاقة والعاكس ومحرك الدفع في مركبات الطاقة الجديدة. وفقاً لقانون جول (P=I^2R)، يزداد توليد الحرارة بشكل رباعي مع زيادة التيار.
اختبارات صارمة في تبديد الحرارة وارتفاع درجة الحرارة
إن اعتماد تقنية الشحن السريع بجهد 800 فولت يعني أن أحزمة الأسلاك يجب أن تتعامل مع تيارات مستمرة تتجاوز 400 أمبير. إذا تم اختيار مساحة المقطع العرضي للموصلات بشكل غير صحيح أو كانت مقاومة التلامس عالية جدًا، تتراكم الحرارة بسرعة.
جينهاي اكتشفنا أثناء الإنتاج أن التبريد الطبيعي التقليدي لم يعد يفي بالمتطلبات. قمنا بنمذجة تدرجات درجات الحرارة في مناطق العقص الطرفية باستخدام برنامج محاكاة، مما يضمن التحكم الصارم في ارتفاع درجة الحرارة في حدود 50 كلفن في ظل ذروة الحمل.
وصلات الأسلاك عالية الجهد العالي العزل والحماية من القوس الكهربائي
على عكس الأنظمة ذات الجهد المنخفض التي تعمل بجهد 12 فولت، تتطلب أحزمة الأسلاك ذات الجهد العالي قوة عازلة عالية بشكل استثنائي. في البيئات ذات الارتفاعات العالية أو الرطوبة العالية، تتدهور خصائص عزل الهواء، مما يزيد بشكل كبير من خطر حدوث تقوس كهربائي.
- الحل: نلتزم التزامًا صارمًا بمعيار LV 214. من خلال تحسين هيكل الختم في الطرف الخلفي للموصل وزيادة مسافة الزحف، فإننا نتخلص من مخاطر التتبع والتسرب. بالإضافة إلى ذلك، يعد اختبار تحمل الجهد العالي 100% (اختبار Hi-Pot) معيارًا قياسيًا لجميع منتجات JinHai، مما يضمن بقاء كل سلك سليمًا تحت 3000 فولت تيار متردد.
بعد معالجة مخاطر السخونة الزائدة، تتصدى JinHai للتحدي الأكثر تعقيدًا المتمثل في التداخل الكهرومغناطيسي (EMI).
التحدي الثاني: التداخل الكهرومغناطيسي (EMI) في البيئات عالية التردد
داخل المساحات الضيقة في مركبات الطاقة الجديدة، غالبًا ما يتم توجيه أسلاك الأسلاك ذات الجهد العالي وخطوط التحكم ذات الجهد المنخفض بالتوازي.
تولد عمليات التبديل في أشباه موصلات الطاقة عالية الجهد نبضات كهرومغناطيسية عالية التردد مكثفة. يمكن أن يتسبب عدم كفاية التدريع مباشرة في حدوث وميض على شاشة لوحة العدادات أو إنذارات كاذبة من أجهزة الاستشعار أو حتى فشل أوامر القيادة الذاتية.
الحفاظ على فعالية التدريع
ولتحقيق التدريع الكامل الطيف، تستخدم الكابلات عالية الجهد عادةً بنية مزدوجة الطبقة من شبكة مضفرة فوق رقائق الألومنيوم. ويكمن التحدي في نقطة توصيل التدريع بزاوية 360 درجة حيث يدخل الكابل إلى الموصل.
- الاختناقات التقنية: يعاني العديد من الموردين من كسور في شبكة التدريع أو عدم كفاية قوة العقص أثناء عقص حلقة التدريع، مما يؤدي إلى زيادة مقاومة التلامس.
- اختراق جينهاي: لقد ابتكرنا تقنية طي الدرع والعقص الآلي للدرع بشكل رائد، مما يضمن بقاء مقاومة النقل بين الدرع ومبيت الموصل عند مستوى الميلي أوم. وهذا يحقق توهيناً يزيد عن 60 ديسيبل عبر نطاق التردد بأكمله.
استراتيجية اقتران المجال المغناطيسي والتوجيه
بالإضافة إلى التدريع المادي، يتطلب التوافق الكهرومغناطيسي الكهرومغناطيسي على مستوى النظام توجيهاً علمياً. نحن ننصح العملاء باعتماد كابلات عالية الجهد مجدولة الزوج أثناء التصميم، والاستفادة من الإلغاء الذاتي للمجال المغناطيسي لزيادة تقليل التداخل الكهرومغناطيسي الكهرومغناطيسي.
تعتمد الحماية الكهرومغناطيسية على اختيار المواد. ومع ذلك، ومع السعي لتحقيق الأداء، فإن السمات المادية لأحزمة الأسلاك - الوزن والحجم والمرونة - تشكل العامل الثالث الحاسم الذي يؤثر على مدى السيارة وكفاءة التجميع.
التحدي الثالث: الابتكار في المواد والمتانة المادية - الموازنة بين المرونة والمتانة
تتطلب المساحة المحدودة للغاية للهيكل وجود أحزمة أسلاك عالية الجهد تتسم بالمرونة والقوة في آن واحد.
مطاط السيليكون مقابل مطاط السيليكون مقابل XLPE: مقايضات الأداء
- مطاط السيليكون: يوفر مرونة استثنائية ومقاومة استثنائية لدرجات الحرارة (حتى 200 درجة مئوية)، مما يسهل الانحناءات ذات نصف القطر الصغير في حجرات المحرك. إلا أنه يتميز بقوة ميكانيكية منخفضة وعرضة للتآكل.
- XLPE: يوفر قوة ميكانيكية عالية بتكلفة معتدلة. وتشكل صلابته الكبيرة تحديات كبيرة للتجميع الآلي عند استخدامه مع الأسلاك ذات المقاييس الكبيرة (على سبيل المثال، 70 مم مربع وما فوق).
توفر JinHai حلولاً مخصصة لسيناريوهات مختلفة:
- يوصى باستخدام كابلات السيليكون المرنة المزودة بأنابيب مموجة برتقالية اللون مخصصة للحماية المادية المعززة للمناطق التي يكثر فيها الانحناء مثل موصلات المحرك.
- بالنسبة للتوجيه الثابت نسبيًا لمسافات طويلة على الهيكل، يفضل استخدام مواد خفيفة الوزن ورقيقة الجدران متقاطعة الجدران ذات مقاومة فائقة للتآكل.
خفة الوزن واتجاه “الألومنيوم مقابل النحاس”
لتقليل التكاليف ووزن المركبة، تكتسب موصلات الألومنيوم نضجًا في الاستخدام. ومع ذلك، فإن الألومنيوم عرضة للأكسدة ويُظهر زحفاً ميكانيكياً كبيراً. تعالج JinHai مشكلة التآكل الكهروكيميائي في وصلات الألومنيوم والنحاس من خلال إدخال تقنية اللحام بالموجات فوق الصوتية، مما يضمن موثوقية طويلة الأمد في نقاط التوصيل.
يعتمد تحقيق الحلول التقنية في نهاية المطاف على جودة التنفيذ في موقع الإنتاج.
كشركة مصنعة، كيف يمكننا تحويل هذه النظريات المعقدة إلى منتجات نهائية عالية الجودة؟
تقدم العمليات: كيف تعيد JinHai تعريف معايير الصناعة من خلال معايير التصنيع
في JinHai، نحن نتفهم بعمق سعي صناعة السيارات إلى “عدم وجود عيوب”. ينطوي تصنيع أحزمة الأسلاك عالية الجهد على أكثر بكثير من مجرد قطع الأسلاك والعقص البسيط.
- مراقبة العملية الكاملة لعملية العقص الطرفي: يلتقط نظام مراقبة الضغط الخاص بنا منحنيات الضغط في الوقت الفعلي لكل دورة عقص. يتم رفض أي تذبذبات مقاومة طفيفة أو ومضات الأسلاك النحاسية تلقائيًا.
- إمكانية التتبع للعمليات الحرجة: يحمل كل حزام عالي الجهد معرف رمز QR فريد من نوعه. من خلال نظام المصنع الرقمي، يمكنك تتبع ظروف الإنتاج مثل الرطوبة البيئية، ومعايير العقص، وحتى مؤهلات المشغل.
- دعم PPAP الشامل لـ PPAP: نحن لا نقدم منتجات فحسب، بل نقدم خدمات التحقق الكاملة، ونساعد العملاء من خلال عمليات الموافقة على المشاريع المعقدة.
الخلاصة: مستقبل تسخير الطاقة الجديدة يكمن في الابتكار المتكامل على مستوى النظام
يمثل تطوير وتصنيع أدوات تسخير الجهد العالي لمركبات الطاقة الجديدة تحدياً شاملاً ينطوي على السلامة, أداء EMC, وعلوم المواد. لم يعد التحسين أحادي البعد قادرًا على تلبية متطلبات الصناعة المتزايدة الصرامة.
وبصفتها شريكك الاستراتيجي، تظل JinHai ملتزمة بالتصدي لتحديات الوصلات البينية عالية الجهد للعملاء العالميين من خلال أبحاث المواد الاستشرافية والتحكم الدقيق في العمليات. نحن لا نقدم وصلات الأسلاك فحسب، بل نقدم الضمان الأساسي الذي يمكّن مركبات الطاقة الجديدة من العمل بأمان وكفاءة على مسار 800 فولت.
