6 أسلاك AWG: الدليل العملي النهائي لأسلاك AWG

AWG المعنى

يشير السلك إلى مادة الموصل، بينما يشير المقياس إلى حجم فتحة فتحة قوالب سحب الأسلاك.

يتم تصنيع الأسلاك القياسية من خلال مجموعات قوالب متعددة، يتم سحبها من أقطار أكبر إلى أقطار أصغر. يشير رقم المقياس إلى عدد تمريرات السحب.

تتناسب أرقام AWG تناسباً عكسياً مع قطر السلك - الأرقام الأقل تشير إلى عدد أقل من تمريرات السحب. تحدد مساحة المقطع العرضي للسلك سعة التيار الآمن.

تحليل خصائص الأسلاك 6 AWG

6 AWG سلك موصل نحاسي بأبعاده الفيزيائية التالية:

• حساب القطر: D(awg) = .005 × 92 × 92 × ((36 - awg) / 39)
• مساحة المقطع العرضي: 13.30 ملم مربع أو 0.0206 بوصة مربعة

تشمل المواد الشائعة أسلاك الألومنيوم وأسلاك الألومنيوم المكسوة بالنحاس والأسلاك المجدولة والأسلاك النحاسية المعلبة. تؤثر المواد المختلفة على قطر السلك 6 AWG وقدرته على حمل التيار.

سعة حمل التيار للسلك 6 AWG

تشير سعة حمل التيار إلى الحد الأقصى للتيار المستمر الذي يمكن للسلك التعامل معه في ظروف بيئية محددة. عند درجة حرارة 75 درجة مئوية (167 درجة فهرنهايت)، تبلغ سعة حمل التيار لسلك 6 AWG 65 أمبير.

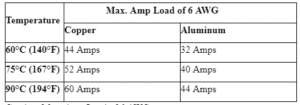

أقصى حمل أمبير لسلك 6 AWG

مع قدرة حمل للتيار تبلغ 65 أمبير، يمكن لسلك 6 AWG التعامل بأمان مع تيار أقصى قدره 52 أمبير.

طريقة حساب الأمبيرية:

• الحمل الأقصى للأمبير (حسب معيار 80% NEC) = 65 × 0.8 = 52 أمبير.

العوامل المؤثرة على سعة تيار السلك 6 AWG

• تصنيف درجة حرارة العزل

  • ○ تتوافق مواد العزل المختلفة مع تصنيفات درجات الحرارة المختلفة. تسمح التصنيفات الأعلى للموصلات بالتعامل مع تيارات أكبر.

• درجة الحرارة المحيطة

  • تفترض جداول السعة الحالية درجات حرارة ثابتة. إذا تجاوزت درجات حرارة التشغيل هذه الثوابت، فإن كفاءة تبريد السلك تنخفض، مما يتطلب تقليل السعة الحالية للسلك.

• تكوين الأسلاك

  • يؤثر تخطيط الأسلاك بشكل مباشر على تبديد الحرارة، مما يؤثر على السعة الحالية.

تتضمن تكوينات الأسلاك القياسية ما يلي:

• المواد الموصلة

  • تؤثر المواد المختلفة للموصلات على قدرة حمل التيار.

انخفاض جهد السلك AWG

تمتلك الأسلاك بطبيعتها مقاومة، مما يتسبب في فقدان التيار أثناء النقل. يشكِّل فرق الجهد بين الطرف الابتدائي والطرف الطرفي انخفاض الجهد. تتطلب الأسلاك الأطول مقاييس أسلاك أكثر سمكًا لضمان إمداد الجهد الكافي في الطرفية.

مخطط مرجعي لحجم الأسلاك AWG

تطبيقات أسلاك 6 AWG

6 AWG تأتي الأسلاك في أنواع مختلفة بناءً على المواد العازلة وعدد الموصلات والتصميم المحدد، ولكل منها استخداماته الفريدة.

• أنظمة صوت السيارة: كبلات الطاقة لمضخمات الصوت، مصنوعة عادةً من خيوط نحاسية دقيقة ملتوية.
• تطبيقات بدء تشغيل المركبات: Connects the car battery to the starter motor.
• الكابلات البحرية: تُستخدم في جميع الأنظمة الكهربائية على متن السفن - بما في ذلك الإضاءة وتوزيع الطاقة وأنظمة الملاحة - مع مقاومة استثنائية للتآكل الناتج عن رش الملح والتعرض للأشعة فوق البنفسجية.
• Building الكابلات: تستخدم للأسلاك السكنية وتوصيل الأجهزة المنزلية الكبيرة.
• كابلات اللحام: يتم توريدها لمواقع البناء والمعدات الثقيلة لتوصيل الطاقة. يوفر سلك 6 AWG مرونة ممتازة إلى جانب مقاومة الزيت ومقاومة التآكل والأداء في درجات الحرارة المنخفضة.

الأسئلة المتداولة حول أسلاك 6 AWG

س1: هل يمكنني استخدام سلك 6 AWG لتوصيل قاطع دائرة كهربائية بقوة 60 أمبير؟

ج: يعتمد ذلك على نوع السلك والمكون الأقل تقييمًا في الدائرة. إذا كنت غير متأكد، استخدم القيمة الأكثر تحفظاً (الأقل).

س2: ما الفرق بين أسلاك الألومنيوم 6 AWG والأسلاك النحاسية؟ هل يمكنني استخدامهما بالتبادل؟

جواب: بالتأكيد لا! تختلف أسلاك النحاس والألومنيوم اختلافاً كبيراً في قدرة حمل التيار والخصائص الفيزيائية ومتطلبات التركيب. إذا كنت ترغب في استبدال الألومنيوم بالنحاس، فارجع إلى مخطط السعة الحاملة للتيار الكهربائي NEC ومخطط السعة الحاملة للتيار 6 AWG لاختيار سلك ألومنيوم بمقياس أكبر. على سبيل المثال، لاستبدال سلك نحاسي 6 AWG بسلك ألومنيوم 6 AWG، استخدم سلك ألومنيوم 4 AWG أو 2 AWG على الأقل. إذا لم تكن على دراية بالرموز الكهربائية وتطبيقات الدوائر الكهربائية للمواد المختلفة، لأسباب تتعلق بالسلامة، نوصي بشدة باستخدام الأسلاك النحاسية.

السؤال 3: لماذا ترتفع حرارة السلك 6 AWG الخاص بي عند حمل تيارات عالية؟ هل هذا طبيعي؟

ج: إن السخونة الطفيفة للأسلاك عند حمل التيار أمر طبيعي. ومع ذلك، فإن ارتفاع درجة حرارة الأسلاك عند اللمس هو علامة غير طبيعية وخطيرة. وتشمل الأسباب ما يلي:

• السبب الأكثر شيوعًا هو التوصيلات المفكوكة أو الفجوات في الأطراف، مما يزيد من مقاومة التلامس. يولد التيار العالي المتدفق من خلال المقاومة العالية حرارة شديدة، مما قد يتسبب في نشوب حرائق.
• يحدث التحميل الزائد عندما يتجاوز التيار السعة الآمنة لبيئة التركيب، مما يتسبب في ارتفاع درجة حرارة السلك.
• يحدث انخفاض مفرط في الجهد عند استخدام أسلاك رقيقة في دوائر المسافات الطويلة. تسحب المعدات مزيداً من التيار للحصول على طاقة كافية، مما يتسبب في زيادة الحمل على الأسلاك.

س4: هل يمكن استخدام سلك 6 AWG في أنظمة التيار المستمر؟ على سبيل المثال، تطبيقات الطاقة الشمسية أو المقطورات؟

الإجابة: نعم، وهو شائع جداً. ومع ذلك، فإن اعتبارات التصميم الخاصة بالجهد المنخفض أنظمة التيار المستمر تختلف اختلافًا كبيرًا عن أنظمة التيار المتردد. في أنظمة التيار المستمر ذات الجهد المنخفض، يتطلب تحقيق نفس ناتج الطاقة تيارًا أعلى، مما يستلزم مقياس سلك أكثر سمكًا للحفاظ على انخفاض الجهد ضمن الحدود المقبولة.

س5: كيف يكون سلك 6 AWG أفضل من سلك 8 AWG أو 4 AWG؟

ج: يتطلب ذلك موازنة احتياجاتك الخاصة عند اختيار مقياس السلك. يتميز السلك 6 AWG بمقاومة أقل من السلك 8 AWG، مما يسمح له بحمل تيارات أعلى ودعم أجهزة أكثر قوة. أما السلك 4 AWG فهو أكثر سمكاً من السلك 6 AWG، مما يوفر قدرة تيار أكبر أو مسافات نقل طاقة أطول، ولكنه أيضاً أغلى ثمناً وأثقل وأصعب في التركيب.

الخاتمة

يتطلب اختيار السلك 6 AWG دراسة شاملة لمتطلبات الحمل ونوع السلك وبيئة التركيب ومسافة الإرسال. كما أن التكلفة عامل مهم أيضاً.
